【10t/n-20t/n-65t/n成套锅炉配件】




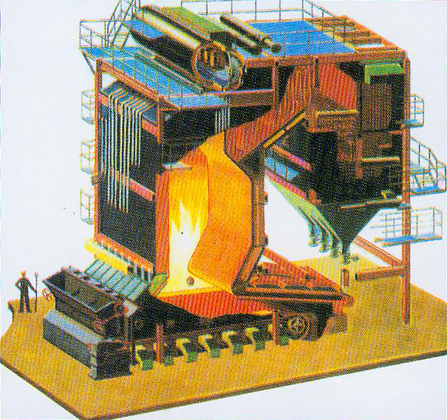

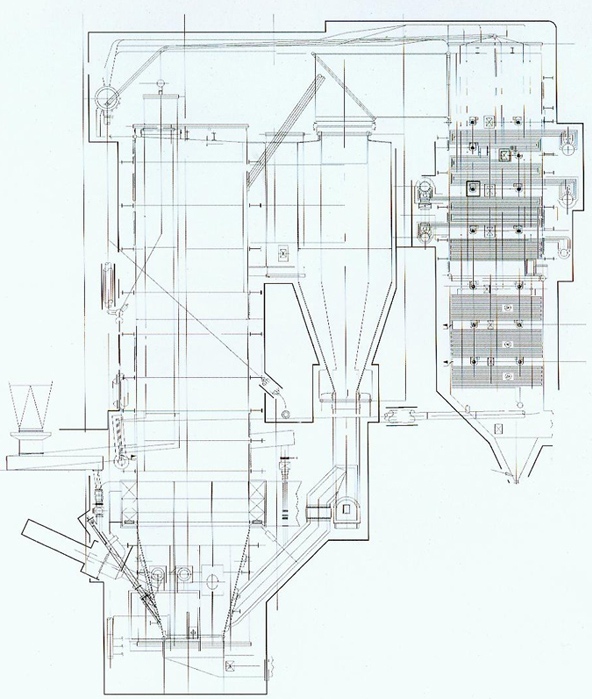

循环流化床设备

序号
型号及名称
主要技术参数及说明
作用链条锅炉
A
D001-0MX摆针齿轮减速箱
进轴功率千瓦总效率≥72%出轴扭距3000kg/M传动比2537i
10T-35T链条传动装置
B
D002-0行星齿轮减速箱
进轴功率1.1千瓦进轴数930转/分出轴拉距200公斤公尺2.2千瓦1410转，2.8千瓦变速1410转
全国统一机组
配套6T/H-60T/Ｈ马丁式碎渣机
C
D003-0蜗轮减速箱
进轴数转1430转/分，出轴转数～0.8转/分，进轴功率1.1千瓦全
全国统一机组
配套35T/H链条锅炉1E ⅡE传动装置
D
D006-0刮板式给煤机
给煤量2500公斤/小时可调节
全国统一机组
20T/H-35T/H链条锅炉配炉前给煤部套
E
D007-0机械风力抛煤机
浆叶转速900转/分最大抛风量2500公斤/小时（可调节）最大抛煤长度6000mm，最大抛煤宽度1300mm
全国统一机组
配20T/H-35T/H链条锅炉给煤部套
F
D008-0马丁式碎渣机
空截电流2.5A/380V推渣板1次/分钟碎渣颗粒5×5×5cm3，留分1-3-5次/分钟推数出渣新型变速过桥马丁
全国统一机组
配20T/H-60T/H锅炉出渣部套
G
D009J300A锅炉主轴减速箱
主要用35T锅炉传动装置

改进型50×1.5管
原型号40×1.5管
J
空气预热器
配35TIE炉至65-1207各种型号预热器管箱
SHL600/11S-AⅡ加煤斗
R304园盘式出渣机

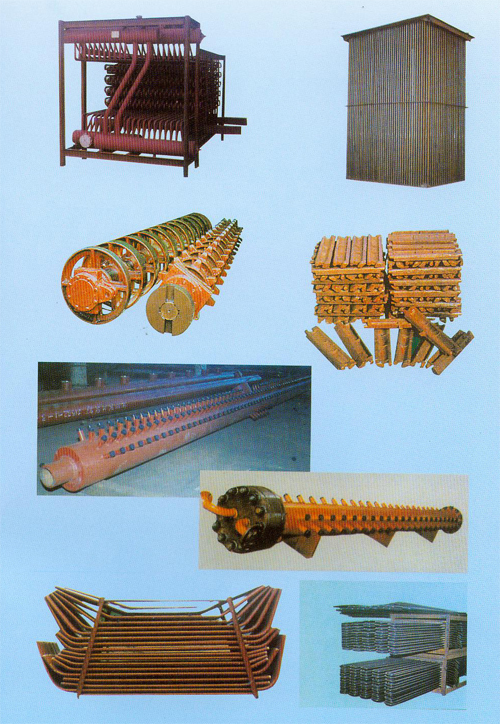

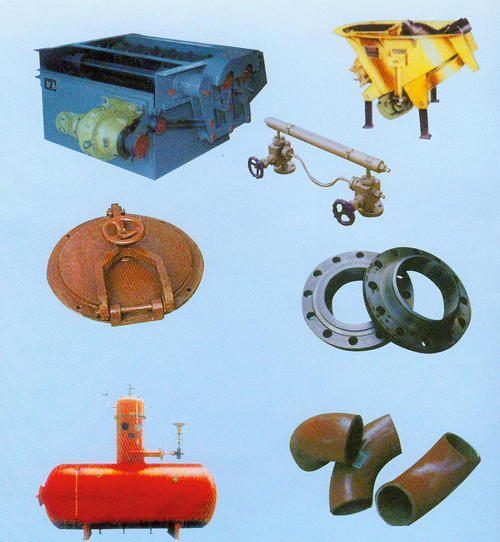

锅炉配件
序号
图号
名称
单位
数量
备注
1
 D001-0
炉排传动装置
台
1
装配件
2
 D001-1-1-0
保险皮带轮
件
1
装配件
3
 D001-1-1-6
保险套
件
8
4
 D001-2-2
端盖
件
5
 D001-2-3
中机座
件
6
 D001-2-4
大针齿壳
件
1
7
 D001-2-5
小针齿壳
件
1
8
 D001-2-6
大摆轮
件
2
9
 D001-2-7
小摆轮
件
2
10
 D001-2-8
进轴
根
1
11
 D001-2-9
中间轴
根
1
12
 D001-2-10
出轴
根
1
13
 D001-2-11
针齿销
根
44
φ14
14
 D001-2-12
针齿销
根
30
φ10
15
 D001-2-13
针齿套
只
88
φ14φ20
16
 D001-2-14
针齿套
只
60
φ10φ14
17
 D001-2-15
销轴
根
12
φ45
18
 D001-2-16
销轴
根
12
φ22
19
 D001-2-17
销套
只
12
20
 D001-2-18
销套
只
12
21
 D001-2-19
偏心套
只
1
a=3.5
22
 D001-2-20
偏心套
只
1
a=1.5
23
 D001-2-34
轴用挡圈
只
1
160
24
 D001-2-35
孔用挡圈
只
1
220
25
 D001-2-36
孔用挡圈
只
1
310
26
 D002-0
行星齿轮减速箱
只
1
装配件
27
 D002-1
主箱体
件
装配件
28
 D002-2
中箱体
件
29
 D002-3
前箱体
件
30
 D002-4
箱盖
件
31
 D002-5
法兰圈
件
32
 D002-6
轴齿轮
根
M=2.5     Z=3
33
 D002-7
正齿轮
件
M=2.5     Z=27
34
 D002-8
内齿圈
件
M=2.5     Z=69
35
 D002-9
轴齿轮
根
M=3.5     Z=13
36
 D002-10
正齿轮
根
M=3.5     Z=27
37
 D002-11
内齿圈
件
M=3.5     Z=69
38
 D002-12
轴齿轮
根
M=4.5     Z=12
39
 D002-13
正齿轮
件
M=4.5     Z=25
40
 D002-14
内齿轮
件
M=4.5     Z=64
41
 D002-15
轴齿轮
根
M=5         Z=22
42
 D002-16
正齿轮
件
M=5         Z=17
43
 D002-17
内齿圈
件
M=5         Z=58
44
 D002-18
出轴
根
45
 D003-0
蜗轮减速箱
台
装配件
46
 D003-3
轴
根
1
47
 D003-4
蜗轮
件
1
MS=6
48
 D003-5
蜗杆
根
1
MS=6
49
 D003-6
空心轴
根
1
50
 D003-7
链轮
件
1
Z=27
51
 D003-15
弹簧
根
1
52
 D004-0
齿轮减速装置
台
1
装配件
53
 D004-1-3
齿轮轴
根
1
M=3      Z=17
54
 D004-1-5
齿轮
件
1
M=3      Z=52
55
 D004-1-6
齿轮轴
根
1
M=3      Z=19
56
 D004-1-9
齿轮
件
1
M=3      Z=59
57
 D004-1-10
齿轮轴
根
1
M=4      Z=15
58
 D004-1-12
齿轮
件
1
M=4      Z=47
59
 D004-1-13
齿轮轴
根
1
M=4      Z=16
60
 D004-1-17
齿轮
件
1
M=4     Z=76
61
 D004-1-18
齿轮轴
根
1
M=5    Z=17
62
 D004-1-20
齿轮
件
1
M=5     Z=61
63
 D004-1-21
齿轮轴
根
1
M=6     Z=15
64
 D004-1-24
齿轮
件
1
M=6     Z=71
65
 D004-1-25
轴
根
1
66
 D004-2-0
主动链轮
件
1
装配件
67
 D005-0
炉排传动装置
台
1
装配件
68
 D005-1
大链轮
件
1
Z=34
69
 D006-0
刮板式给煤机
台
3
装配件
70
 D006-4-0
刮板链条
条
3
装配件
71
 D006-6
主动轴
根
3
72
 D006-7
从动轴
根
3
73
 D006-8
链轮
件
12
74
 D006-9
主动轴座
件
75
 D006-10
从动轴座
件
6
76
 D006-11
轴承盖
件
6
77
 D006-12
轴承盖
件
6
78
 D007-0
机械风力抛煤机
台
3
装配件
79
 D007-1
架子
件
3
80
 D007-2
左壁
件
3
81
 D007-3
右壁
件
3
82
 D007-8
卸煤体
件
3
83
 D007-9
转简
件
3
84
 D007-10
轴
根
3
85
 D007-11
左边护板
件
3
86
 D007-12
右边护边
件
3
87
 D007-14
中浆叶
件
6
88
 D007-15
左浆叶
件
6
89
 D007-16
右浆叶
件
6
90
 D007-17-0
轴承座
件
6
装配件
91
 D007-20
密封环
件
6
92
 D008-0
碎渣机
台
1
装配件
93
 D008-3-0
碎渣机Ⅰ
根
1
装配件
94
 D008-4-0
碎渣机Ⅱ
根
1
装配件
95
 D008-5-0
推渣器
件
1
装配件
96
 D008-5-1-0
推渣杆
根
2
装配件
97
 D008-5-5
滚轮
件
2
φ120
98
 D008-5-7
轴座
件
2
99
 D008-5-10
轴座
件
2
100
 D008-6-0
摆杆
件
1
装配件
101
 D008-7
轴
根
1
102
 D008-8
推渣器曲板
根
2
103
 D008-9
齿轮
件
2
M=14    Z=21
104
 D008-10
拉杆
根
1
105
 D008-11
轴衬
件
1
φ60/φ75
106
 D008-12
轴衬
件
2
φ40/φ55
107
 D008-13
轴衬
件
1
φ40/φ55
108
 D008-14
轴衬
件
4
φ70/φ90
109
 D008-15
轴衬
件
2
φ90/φ120
110
 D008-17
拉臂
件
3
111
 D008-18
曲柄
件
1
112
 D009-0
J300A型减速箱
台
1
装配件
113
 D009-1
齿轮
件
M=12    Z=69
114
 D009-3
轴
根
115
 D009-10
动离合器
件
116
 D009-11
静离合器
件
117
 D009-16
齿轮
件
M=6    Z=77
118
 D009-17
轴
根
119
 D009-22
齿轮
件
M=6    Z=16
120
 D009-24
轴
根
121
 D009-25
斜齿轮
件
Mn=5   Z=43
122
 D009-34
齿轮
件
M=8    Z=15
123
 D009-36
可通轴承盖
件
124
 D009-37
半联轴器
件
125
 D009-42
中间滑块
件
126
 D009-93
齿轮
件
M=8     Z=86
127
 D009-96
轴齿轮
根
M=12   Z=14
128
 D009-103
斜齿轮
件
Mn=4   Z=57
129
 D009-125
轴斜齿轮
根
Mn=4   Z=18
130
 D009-129
斜齿轮
件
Mn=4   Z=50
131
 D009-130
轴斜齿轮
件
Mn=4   Z=18
132
 D009-135
轴斜齿轮
根
Mn=5   Z=17

65t/n   10G   20G   MX锅炉主要配件
1
UG5501-87
炉条
8800×2.5
2
UG5506-87
滚拉
3
UG5507-87
中间炉条夹板
1580×3
4
D032-1-7
左边炉条夹板
152×4.5
5
D032-1-9
右边炉条夹板
152×4.5
D037-1-7
左边炉条夹板
D034-1-7
左边炉条夹板
D037-1-9
右边炉条夹板
D034-1-9
右边炉条夹板
D031-1-7
左边炉条夹板
D025-1-7
左边炉条夹板
D031-1-9
右边炉条夹板
D025-1-9
右边炉条夹板

(五)R304园盘出渣机配件

序号
图号
名称
单位
数量
备注
R304-0
园盘出渣机
R304.1-0
小联轴器机构
R304.2-0
小蜗轮减速机构
R304-2-4
蜗轮
R304-2-8
蜗杆
R304-2-19
蜗轮轴
R304-2-5
轴承座
R304-2-6
透盖
R304-2-7
压盖
R304-2-10
闷盖
R304-2-13
轴承座
R304.3-0
大联轴器机构
R304.4-0
大减速机机构
R304.4-1
主轴
R304.4-2
盖板
R304.4-3
底壳
R304.4-5
轴承座
R304.4-6
蜗轮
R304.4-7
蜗杆
R304.4-9
离合器
R304.4-10
离合器
R304.4-11
弹簧
R304.4-16
透盖
R304.4-17
闷盖
R304-0-1
出渣轮
R304-0-2
耐磨衬板
R304-0-3
出渣槽

1E-13EMX锅炉主要配件
UG-35-39-M

序号
图号
名称
件数/单重
总重
单价
材料
备注
1
UG5510-79

炉条
2.5×4015
10037.5
HT20-40
装配件
2
UG5506-79
滚柱
805×6
4818
HT15-33
3
UG3503-79
链条73节
9×127.139
装配件
4
UG5508-79
左边炉条夹板
7×2.84
207.32
HT20-40
5
UG5507-79
中间炉条夹板
730×2.2
1606
HT20-40
6
UG5509-79
右边炉条夹板
73×2.84
207.32
装配件
7
UG3502-79
链条73节
1×127.139
254.27
装配件
8
UG3501-79
链条73节
2×127.139
254.27
装配件
9
UG5505-79
衬管L=370
657×0.65
427.05
20#
10
UG5505-79
衬管L=397
146×0.7
102.2
20#
11
1E79-1-11
拉紧螺栓M12
73×3.694
269.66
A3F
12
GB882-67
销轴20×50
876×0.134
117.4
A3F
13
GB882-2-0
炉链与轴
1719
装配件
14
1E79-2-0
从动轴
678
45#
15
UG5515-79
中后轴
10×78
780
HT15-33
16
UG5516-79
旁后轮
2×60
120
HT15-33
17
UG5511-79
左轴承
1×50.3
50.3
HT20-40
18
UG5512-79
右轴承
1×50.3
50.3
HT20-40
19
1E79-2-6
轴承盖
2×4.18
8.36
HT20-40
20
UG003-79
调整螺杆
2×2.2
4.4
45#
21
UG0202-79
梯形螺母36×6
4×0.37
1.48
35#
22
1E79-2-23
螺塞G3/4″
23
1E79-3-0
主动轴
1×2014.4
2014.4
装配件
24
1E79-3-1
轴
1×895.3
45*
25
UG5517-79
链轮φ180
12×69.5
834
HT20-40
26
1E79-3-3
左轴承
1×78
78
HT20-40
27
1E79-3-4
右轴承
1×78
78
HT20-40
28
1E79-3-5
轴承盖
1×4.99
4.99
HT15-33
29
1E79-3-6
轴承盖
1×11.5
HT15-33
30
UG5518-79

轴套筒φ140
1×57
57
A3F
31
JB117-60
键45×110
2×1.56
3.12
45#
32
JB113-60
″36×180
2×0.98
1.96
45#
33
JB117-60
″45×140
10×1.84
18.4
34
1E79-3-19
半联轴器
1×82
82
QT15-1.5
35
1E79-4-0
挡煤装置
1×254.22
装配件
36
1E79-4-1
左挡铁
12×5.98
71.76
RTG-08
37
1E79-4-2
右挡铁
13×5.98
77.76
RTG-08
38
1E79-4-3
右边搁铁
1×11.8
11.8
RTG-08
39
1E79-4-4
搁铁
6×11.7
70.2
RTG-0.8
40
1E79-4-5
左边搁铁
1×12.8
12.8
RTG-0.8
41
1E79-4-6
夹马
16×0.48
7.68
A3F
42
1E79-5-0
挡渣装置
1×1648.25
1648.25
装配件
43
UG3504-79
挡渣器
11×121.8
1339.8
装配件
44
UG5527-79
左搁座
1×86
86
HT15-33
45
UG5529-79
右搁座
1×86
HT15-33
46
UG528-79
中间搁座
4×32.9
131.6
HT15-33
47
门类
48
UG4021-79MX
检查门450×900
2×105.9
210.18
装配件
49
UG4022-79MX
检查门400×300
3×44.10
132.30
装配件
50
UG4024-79MX
检查门φ450
16×39.045
624.72
装配件
51
UG4025-79MX
检查门φ120
8×6.22
50.56
52
UG4028-79MX
落灰门φ280
6×42.57
255.42
53
1E96-6-1
防焦箱检修门(右)
2×9.62
19.24
装配件
54
1E96-7-0
防焦箱检修门(左)
2×9.62
19.24
装配件
55
1E41
过热器管系
56
1E41-1-0
过热器前管系
40×71.68
2867200
装配件
57
1E41-1-1
蛇形管φ42×3.5
L=121428
40×40.68
1627.2
12QM0
58
UG5201-79
梳形板310-30
60×1.26
75
12QM0
59
减温器
装配件
60
1E42-0
左减温器芯子
61
右减温器芯子
62
省煤器管系
63
1E51-1
蛇形管
36×116.52
4194.72
20#
YB232-79
64
1E51-2
蛇形管
36×116.77
4203.72
20#
YB232-79
65
1E51-3
蛇形管
36×91
3301.2
20#
YB232-79
66
UG5322-79
防腐罩R17
36×0.217
7.81
A3F
67
UG5321-79
防腐罩R17×1080
144×1.5
216
A3F
68
UG5321-79
R17×30
108×0.041
4.4
A3F
69
1E51-3
上部省煤器蛇形管
1×0.9
0.9
70
1E51-1 1E51-2
中下部省煤器管箱
2×140.5
281
装配件
71
UG4111-86MX
手孔装置94×88
2×3.57
装配件
72
1E55-3
夹马
288×2.42
697
73
空气预热器管箱
74
1E61-1-0
上部管箱
2×3026.77
6053.54
装配件
75
1E61-2-0
下部管箱
2×1662.1
3324.4
76
UG5318-79
防磨套管
1926×0.21
481.5
77
炉排支承
78
1E71-1-0
下部导轨
1×1197.86
装配件
